การทดสอบไอซี TTL/CMOS

การทดสอบไอซีตระกูล 74
การทดสอบไอซีตระกูล 40
การทดสอบไอซีตระกูล 22
การทดสอบไอซีตระกูล 45
การทดสอบไอซีตระกูล 68
การทดสอบไอซีตระกูล 81
การทดสอบไอซีตระกูล 82

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

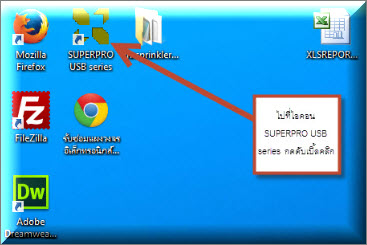

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก

ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว

นำไอซีใส่เครื่องโปรแกรม จัดขาให้ถูกต้องตามรูปบนเครื่องก๊อปไอซี

คลิกที่ Logic Test จะอยู่บริเวณทางขวามือด้านบนของโปรแกรม

ตัวอย่าง
เบอร์ SN74LS14N ,SN74AC14 , HD74LS14P , MM74LS14Nพิมพ์ 7414 ไม่ต้องใส่ SN LS N ใส่เฉพาะตัวเลข


กด Test
ขึ้น Device Passed Vector Test สีเขียว แสดงว่าไม่เสีย

กด OK
เสร็จแล้ว
ที่มา http://www.star-circuit.com/article/SUPERPRO-280U/TTL-CMOS-TEST.html

การทดสอบไอซี RAM ด้วยเครื่อง SUPERPRO 280U

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก

ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว



คลิก Device เพื่อเลือกเบอร์ไอซี


1. พิมพ์เบอร์ไอซีที่ตะก๊อปลงไป
2. เลือกเบอร์ไอซี
3. เลือกยี่ห้อไอซีให้ตรง

สำหรับการเทส แรมจะมีให้เลือกเพียงสองเมนูคือ
Auto กับ TEST

กด TEST
ถ้าไม่เสียจะขึ้น Operate OK สีเขียว
เสร็จแล้ว สำหรับการทดสอบไอซีแรม

ที่มา http://www.star-circuit.com/article/SUPERPRO-280U/RAM-TEST.html

การเบิร์นไฟล์ที่อยู่ในคอมพิวเตอร์ลงบนตัวไอซี EPROM

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก

ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว



คลิก Device เพื่อเลือกเบอร์ไอซี


1. พิมพ์เบอร์ไอซีที่ตะก๊อปลงไป
2. เลือกเบอร์ไอซี
3. เลือกยี่ห้อไอซีให้ตรง


เมื่อเลือกเบอร์เสร็จแล้ว จะปรากฎ ยี่ห้อ เบอร์ คุณสมบัติความจุของตัวไอซี จำนวนขา และชนิดของไอซีขึ้นมา
รายละเอียดเกี่ยวกับความจะว่าตอนนี้ใช้ไปเท่าไหร่
รายละเอียดเกี่ยวกับไอซี
รายละอียดที่เราสามารถทำกับไอซี

Auto คือการตั้งการทำงานอัตโนมัติให้กับเครื่องโดยที่เรากำหนดว่าจะให้ทำอะไรก่อนหลังตามลำดับวิธีตั้งคือไปเลือกที่ Edit auto ในกรณีก๊อปไอซีไม่จำเป็นต้องตั้ง
Program ใช้สำหรับโปรแกรมจากเครื่องคอมเข้าไปสู่ไอซี
Read ใช้สำหรับอ่านโปรแกรมบนตัวไอซีมาเก็บไว้ที่เครื่อง
Verify ใช้สำหรับตรวจสอบว่าโปรแกรมในเครื่องคอมพิวเตอร์กับในตัวไอซีเหมือนกันหรือไม่ (ส่วนใหญ่ใช้ตรวจสอบหลังจากที่เราโปรแกรมลงตัวไอซีแล้ว)
Blank_Check ใช้สำหรับตรวจสอบว่าตัวไอซีว่างหรือป่าว (ส่วนใหญ่ใช้ตรวจสอบไอซีมาใหม่ และตอนที่ล้างโปรแกรมแล้ว)
นำไอซีใส่เครื่องโปรแกรม จัดขาให้ถูกต้องตามรูปบนเครื่องก๊อปไอซี


กดที่ Load
เลือกไฟล์ไอซีที่จะ ก๊อป
กด Open


จะมีบล็อกขึ้นมาให้กด OK


กดที่ Buffer เพื่อดูข้อมูลที่จะเขียนลงไอซี
ดูแล้วกด OK



กด Blank_Check ใช้สำหรับตรวจสอบว่าตัวไอซีว่างหรือป่าว จะขึ้น Blank_Check OK  สีเขียว
กด Program ใช้สำหรับโปรแกรมจากเครื่องคอมเข้าไปสู่ไอซี จะขึ้น Program OK สีเขียว
กด Verify ใช้สำหรับตรวจสอบว่าโปรแกรมที่เขียนลงไอซีเหมือนกับในคอมพิวเตอร์หรือไม่ จะขึ้น VerifyOK สีเขียว
เสร็จแล้ว

ที่มา http://www.star-circuit.com/article/SUPERPRO-280U/WRITE-EPROM.html

การก๊อปไอซี EPROM มาเก็บที่คอมพิวเตอร์

เปิดเครื่อง SUPERPRO 280U รอจนไฟสีแดงเปลี่ยนเป็นสีเขียว

ไปที่ไอคอน SUPERPRO USB series กดดับเบิ้ลคลิก

ถ้าขึ้นซีเรียลนำเบอร์แสดงว่าโปรแกรมต่อเชื่อมกับ SUPERPRO 280U ได้แล้ว



คลิก Device เพื่อเลือกเบอร์ไอซี


1. พิมพ์เบอร์ไอซีที่ตะก๊อปลงไป
2. เลือกเบอร์ไอซี
3. เลือกยี่ห้อไอซีให้ตรง


เมื่อเลือกเบอร์เสร็จแล้ว จะปรากฎ ยี่ห้อ เบอร์ คุณสมบัติความจุของตัวไอซี จำนวนขา และชนิดของไอซีขึ้นมา
รายละเอียดเกี่ยวกับความจะว่าตอนนี้ใช้ไปเท่าไหร่
รายละเอียดเกี่ยวกับไอซี
รายละอียดที่เราสามารถทำกับไอซี

Auto คือการตั้งการทำงานอัตโนมัติให้กับเครื่องโดยที่เรากำหนดว่าจะให้ทำอะไรก่อนหลังตามลำดับวิธีตั้งคือไปเลือกที่ Edit auto ในกรณีก๊อปไอซีไม่จำเป็นต้องตั้ง
Program ใช้สำหรับโปรแกรมจากเครื่องคอมเข้าไปสู่ไอซี
Read ใช้สำหรับอ่านโปรแกรมบนตัวไอซีมาเก็บไว้ที่เครื่อง
Verify ใช้สำหรับตรวจสอบว่าโปรแกรมในเครื่องคอมพิวเตอร์กับในตัวไอซีเหมือนกันหรือไม่ (ส่วนใหญ่ใช้ตรวจสอบหลังจากที่เราโปรแกรมลงตัวไอซีแล้ว)
Blank_Check ใช้สำหรับตรวจสอบว่าตัวไอซีว่างหรือป่าว (ส่วนใหญ่ใช้ตรวจสอบไอซีมาใหม่ และตอนที่ล้างโปรแกรมแล้ว)
นำไอซีใส่เครื่องโปรแกรม จัดขาให้ถูกต้องตามรูปบนเครื่องก๊อปไอซี



ไปที่โปรแกรมกด Read

กด Read เครื่องจะเริ่มดูดโปรแกรมจากไอซีมาเก็บที่เครื่อง (Buffer)
ขณะดูดโปรแกรมจะบอกสถานะ 0-100%
เมื่อถึง 100% แล้วโปรแกรมจะชึ้น Read OK สีเขียว

ให้กดที่ Buffer เพื่อดูโปรแกรมที่ดูดมาจะแสดงเป็น


ADDRESS ตำแหน่งของหน่วยความจำ
HEX แสดงข้อมูลเป็นเลขฐาน 16
ASCII แสดงข้อมูลเป็นรหัสแอสกี้
ดูเสร็จแล้วกด OK

กด Save จะมีบล็อกขึ้นมา
ให้เราเลือกโฟร์เดอร์ และตั้งชื่อ ไฟล์ กด Save อีกครั้ง

จะมีบล็อกขึ้นมาให้เลือกชนิดของไฟล์ขึ้นมา ไม่ต้องเลือกให้กด OK เลยเป็นอันเสร็จครับ
ที่มา http://www.star-circuit.com/article/SUPERPRO-280U/COPY-EPROM.html
